Тахеометр Trimble SX10

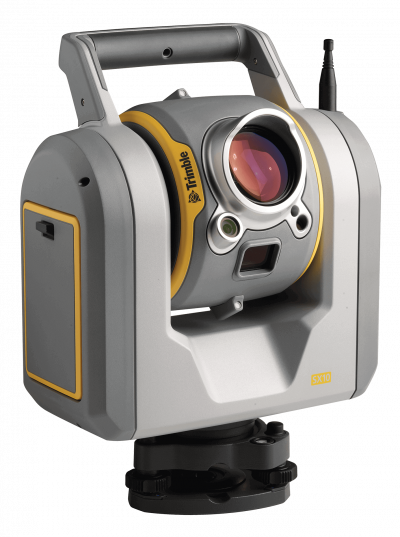

Тахеометр Trimble SX10 фото
Новейший сканирующий тахеометр Trimble SX10 – это революция в области выполнения геодезических работ

Заказать полевую демонстрацию оборудования
Артикул: SX10-100-00
Бренд: Trimble
Гарантия: 1 год

Новейший сканирующий тахеометр Trimble SX10 - инструмент, с которым Вы никогда прежде не получали такое количество геопространственных данных, и не экономили столько времени и денежных средств.

Идеальное применение при съемке объектов, как на улице, так и внутри помещений:

  • сложная архитектура зданий и сооружений,
  • насыщенная инфраструктура заводов и цехов,
  • сопровождение строительства объектов с фото-документацией этапов строительства,
  • детальная инвентаризация городской застройки, сопровождающаяся визуализацией и фото документированием,
  • традиционная съемка (пикетаж мертвых зон сканирования, характерных точек и контуров).

Наведение на цель может осуществляться посредством прикосновения к экрану контроллера. При использовании видеоканала Вы всегда видите то, что видит инструмент и всегда можете задать интересующую Вас область работы.

С использованием Trimble SX 10 пропадает необходимость координирования маркеров традиционным тахеометром. Облако точек формируется сразу в заданной системе координат, данные накапливаются в контроллере, с которого осуществляется управление процессом съемки. Скорость сканирования достигает 26 600 точек в секунду! Дальность сканирования возможна на расстояниях до 600 метров.

В одном инструменте объединены тахеометр, лазерный сканер и цифровые камеры. Накопленные данные могут быть отправлены в ранее созданные проекты, реализованные посредством традиционных геодезических инструментов.

Температурный диапазон, при котором возможна работа, составляет от минус двадцати до плюс пятидесяти градусов, что позволяет выполнять работы круглогодично.

Полевая программа управления прибором – традиционный Trimble Access. Накопленные данные обрабатываются в известной программе обработки Trimble Business Center или специализированной программе обработки данных сканирования Trimble Real Works.

Trimble SX 10 – это революция в области выполнения геодезических работ.


Точность

Точность измерения по призме
±(1+1.5 мм/км х D) мм

Точность измерения по призме в режиме слежения
±(2+1.5 мм/км х D) мм

Точность измерения без отражателя в стандартном режиме
±(2+1.5 мм/км х D) мм

Угловые измерения

Угловая точность
1"

Система считывания
абсолютный энкодер

Датчики считывания ГУ / ВУ
два / два

Измерение расстояний

Дальность измерения по призме 6.25 см
до 5 500 м

Дальность измерения без отражателя
до 800 м

Минимальное измеряемое расстояние
1 м

Минимальное измеряемое расстояние без отражателя
1 м

Время измерения

Скорость измерения по призме в стандартном режиме
1.6 с

Скорость измерения без отражателя в стандартном режиме
1.2 с

Сканирование

Принцип сканирования
вращающаяся призма в зрительной трубе

Дальность сканирования
Kodak White Card (90%): 0.9 - 600 м
Kodak Gray Card (18%): 0.9 - 350 м

Скорость сканирования
26.6 КГц

Минимальное расстояние между точками сканирования
6.25 мм, 12.5 мм, 25 мм и 50 мм на 50 м

Грубое сканирование (360° по горизонтали x 300° по вертикали, с плотностью 1 мрад, 50 мм на 50 м)
время сканирования 12 мин

Стандартное сканирование (90° по горизонтали x 45° по вертикали, с плотностью 0.5 мрад, 25 мм на 50 м)
время сканирования 6 мин

Принцип измерения
технология Trimble Lightning

Стандартное отклонение
на 50 м, коэффициент отражения 18-90%: 1.5 мм
на 120 м, коэффициент отражения 18-90%: 1.5 мм

Дальномер

Тип лазера
импульсный, 1550 нм, класс 1М

Расходимость пучка (безотражательный режим)
0.2 мрад

Размер лазерного пятна на 100 м
14 мм

Поправка за атмосферу
вводится в полевом или офисном ПО

Камеры

Принцип визуализации
3 откалиброванных камеры в зрительной трубе, технология Trimble VISION

Общее поле зрения камер
360° x 300°

Частота кадров
до 15 fps

Размер файла общей панорамы с обзорной камеры
15 - 35 МБ

Панорама обзорной камеры (360° по горизонтали x 300° по вертикали) с 10% перекрытием
3 минуты, 40 снимков, 20 мм/50 м на пиксель

Панорама основной камеры (90° по горизонтали x 45° по вертикали) с 10% перекрытием
3 минуты, 48 снимков, 4.4 мм/50 м на пиксель

Общее увеличение (без интерполяции)
84x

Разрешение камеры
5 МП

Фокусное расстояние камеры
36-3000 мм

Поле зрения камеры
max 57.5° (по горизонтали) x 43° (по вертикали)
min 0.65° (по горизонтали) x 0.5° (по вертикали)

Замер экспозиции
автоматический, точечный

Яркость
±5 шагов

Режимы баланса белого
авто, дневной свет, лампы накаливания, облачно

Температурная компенсация оптики
да

Размер изображения
до 2592 x 1944 пикселей

Формат файла
.jpeg

Положение обзорной камеры
параллельно оси измерения

Один пиксель обзорной камеры соответствует
20 мм на 50 м

Положение основной камеры
параллельно оси измерения

Один пиксель основной камеры соответствует
4.4 мм на 50 м

Положение камеры зрительной трубы
соосное

Фокусировка камеры зрительной трубы
от 1.7 м до ∞

Один пиксель камеры зрительной трубы соответствует
0.88 мм на 50 м

Съемка в режимах AUTOLOCK И ROBOTIC

Дальность работы по пассивным призмам
до 800 м

Дальность работы по призмам Active Track 360
до 700 м

Сервомеханизм

Тип сервоприводов
технология MagDrive

Фиксация и медленное вращение
сервоприводы

Зрительная труба

Высота горизонтальной оси вращения
196 мм

Апертура
56 мм

Центрирование

Центрир
видео-центрир, оптический центрир в трегере

Чувствительность круглого уровня
8'/2 мм

Система центрирования
Timble 3-pin

Рабочий диапазон видео-центрира
1 - 2.5 м

Один пиксель на цели центрирования соответствует
0.2 мм для высоты инструмента 1.55 м

Точность видео-центрира
0.5 мм для высоты инструмента 1.55 м

Горизонтирование

Точность компенсатора
0.5"

Чувствительность цифрового уровня
0.3"

Тип компенсатора
двухосевой жидкостно-электрический датчик

Диапазон работы компенсатора
±5.4’

Управление

Дисплей КЛ
нет

Дисплей КП
нет

Ввод/вывод

Встроенный радиомодем
2.4 ГГц

Интерфейсы
Wi-Fi, USB

Питание

Время работы от 1-го аккумулятора
2-3 ч

Время работы от 3-х аккумуляторов в адаптере
6-9 ч

Батарея
Li-ion 11.1 В 6.5 Ач

Физические характеристики

Вес
8.2 кг

Рабочая температура
от -20°С до +50°С

Пылевлагозащищенность
IP55

Прочее

Возможность сканирования
до 26 600 точек в секунду

Двухуровневая защита паролем
да
