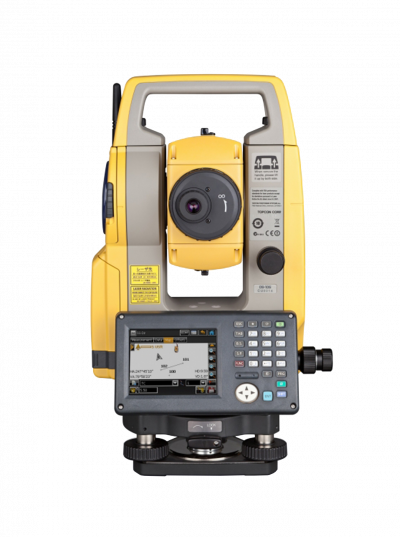

Тахеометр Topcon OS-101L

Новая серия тахеометров TOPCON OS разумно сочетает в себе лучшие достижения современных технологий геодезического приборостроения и широкие возможности многофункционального программного обеспечения MAGNET Field On Board. Новый фазовый дальномер позволяет без труда выполнять измерения на значительные расстояния по призме, а также до 500 метров без отражателя за короткое время (в режиме точных измерений всего 0,9 секунд) и с высокой точностью. Для управления новыми тахеометрами TOPCON OS предусмотрены два цветных 3,5 дюймовых TFT дисплея с сенсорным вводом. Кроме того ввод информации можно проводить с помощью полной алфавитно-цифровой клавиатуры. Выполнять измерения можно с помощью клавиши, расположенной на боковой панели инструмента. Наличие такой клавиши позволяет проводить измерения, визуально контролируя точность наведение на цель.

Основные особенности модели тахеометра Topcon OS-101L - угловая точность 1", точность измерения расстояний 2мм+2мм x 10-6D; дальность измерения по призме до 5 000 м, до 500м без отражателя, аккумулятор - 1 шт., зарядное устройство, USB flash-диск, односторонний активный цветной дисплей. Windows CE, Magnet Field, створоуказатель, Bluetooth 300м, USB и miniUSB порты, TSShield (Защитник), IP65. Диапазон рабочих температур – до -35 градусов. Тахеометр русифицирован, производится в Японии.

Новый Li-Ion аккумулятор BDC70 способен обеспечить работу нового тахеометра в течение продолжительного времени (до 18 часов). Связь с устройствами и обмен данными предусмотрен через кабельное соединение (RS232 и miniUSB) и беспроводный модуль Bluetooth. Этот модуль также может быть использован для дистанционного управления инструментом. Для обмена данными и хранения файлов, в дополнение к внутренней памяти, в TOPCON OS используется USB flash диск. При создании новой серии тахеометров TOPCON особое внимание было уделено программному обеспечению для удобства управления и комфортной работы. Продуманное и логичное новое программное обеспечение MAGNET Field On Board содержит большое количество разнообразных вычислительных программ. MAGNET Field On Board способен выполнять сложные расчеты, необходимые при производстве геодезических работ, а большое количество используемых форматов позволяет использовать полученные данные в специализированных программных пакетах. Кроме того в MAGNET Field On Board предусмотрена работа с цифровыми моделями, в том числе вынос в натуру простым выбором необходимых элементов прямо с экрана.

Современная серия тахеометров TOPCON OS способна стать незаменимым помощником в строительстве, маркшейдерском деле, землеустройстве, топографии, при проведении изысканий и в других приложениях.

• Высокий класс защиты IP65 гарантирует работоспособность тахеометра в условиях повышенной влажности и сильной запыленности
• Приборы адаптированы для работы в условиях низких температур (до -35ºС)
• Низкое энергопотребление. Время работы от одного Li-Ion аккумулятора 18 часов в режиме измерения расстояний каждые 30 секунд (аккумуляторы можно приобрести в магазинах бытовой электроники)
• Уверенные измерения без отражателя до 500 метров на различные поверхности
• Высокая точность измерения расстояний (2 мм + 2 ppm на призму, 3 мм + 2 ppm без отражателя)
• Минимальное измеряемое расстояние 30 см
• Время измерения расстояний 0,9 секунды
• Безотражательный дальномер позволяет легко выполнять измерения сквозь препятствия и на объекты небольшого размера
• Двухосевой компенсатор с диапазоном работы ± 6’
• Клавиша запуска измерений на боковой панели
• Клавиша быстрого перехода в режим настроек на клавиатуре
• Переключение режима работы «без отражателя» - «призма» - «пленка» с помощью одной кнопки
• Цветные 3,5 дюймовые TFT QVGA дисплеи (OS-105L один), сенсорный ввод
• Подсветка сетки нитей, дисплея и клавиатуры для работы в сумерках
• Память: внутренняя (500 Мб) + внешняя (USB flash диск)
• Порты USB A и miniUSB для расширения памяти и передачи данных
• Створоуказатель для быстрого выноса точек (во всех моделях)
• Лазерный центрир (дополнительная опция)
• Технология Longlink и встраиваемый модуль Bluetooth позволяют подключить внешний контроллер и управлять процессом сбора данных на удалении до 300 м. от прибора (указана дальность действия модуля, установленного в тахеометре. Дальность работы также зависит от модуля Bluetooth, установленного в контроллере управления)
• Многофункциональное программное обеспечение MAGNET Field On Board
• Поддержка форматов SOKKIA SDR33, TOPCON (в т.ч. gts6 / gts7), AutoCAD (dxf / dwg), ESRI Shape, TDS, LandXML, MOSS GENIO, CSV, Microstation
• Простой экспорт в AutoCAD, загрузка чертежей в тахеометр
• Все приборы изготавливаются только в Японии

Возможности и особенности программного обеспечения MAGNET Field on Board:

• работа с проектами (создание, удаление, настройка);
• импорт, экспорт данных различных форматов определение координат;
• обратная засечка;
• проектирование трассы, поперечников;
• измерение недоступного расстояния, превышения;
• обмер рулеткой;
• измерения со смещениями;
• вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
• расчетный модуль COGO;
  • обратная задача;
  • точка в направление;
  • пересечение;
  • инженерный калькулятор;
  • расчет кривых;
  • вычисление и подбор площади;
  • расчет угла между тремя точками;
  • расчет координат точек по смещению линии, кривой, трассы;
  • расчет координат точек хода при вводе данных вручную;
  • преобразование координат методом разворота относительно базовой точки;
  • смещение системы координат по азимуту, расстоянию, высоте или координатам точек;
  • преобразование координат по масштабу относительно базовой точки;
  • плановые преобразования системы координат по соответствующим точкам;
  • вычисление объема по разностям ЦМР
• отображение результатов измерений или расчетов на миникарте;
• рисовка простейших элементов в процессе работы.

Программное обеспечение:

• MAGNET Field On-Board + Basic режим (определение координат);
• Обратная засечка;
• Проектирование трассы, поперечников;
• Измерение недоступного расстояния, превышения;
• Обмер рулеткой;
• Измерения со смещениями;
• Вынос в натуру (точки, линии, точки относительно базовой линии, пересечения, кривой, спирали, ЦМР, точки в направление, трассы и т.д.);
• Координатная геометрия;
• Уравнивание хода;
• Загрузка и работа с ЦМР и ЦММ;
• Отображение результатов измерений или расчетов на миникарте;
• Рисовка простейших элементов в процессе работы.
