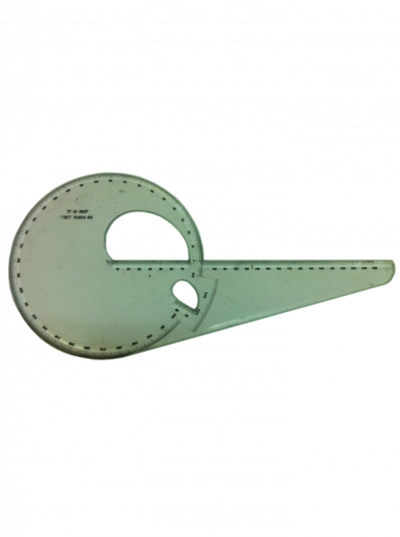

Тахеограф ТГ-Б-360 представляет собой прибор из прозрачного ПВХ
материала, объединяющий в себе транспортир и линейку. Транспортир имеет шкалу
равную 360 угловых градусов с ценой деления 1 градус. Линейка имеет шкалу
равную 250 миллиметров с ценой деления 1 миллиметр. Центр транспортира,
совпадающий с началом отсчета линейки, имеет круговое отверстие для иголки,
острие которой при накладке совмещают со станцией. Принцип действия:
Транспортир с помощью иголки устанавливается на станции и по углу и
горизонтальному проложению накалывают пикет. Когда произведен накол пикета,
транспортир поворачивают вокруг иглы и накалывают следующий пикет. Для
облегчения считывания шкалы имеют градуировку: угломерная - через 10 градусов,
прямолинейная - через 10 миллиметров. Технические характеристики: - Радиус
угломерной шкалы - 90 мм - Диапазон угломерной шкалы - 360° - Цена деления
угломерной шкалы - 1 градус - Длина прямоугольной шкалы - 250 мм - Цена деления
прямолинейной шкалы - 1 мм.
